摘要： 还在为硬土层、风化岩层中的基坑支护头疼？传统SMW工法寸步难行，灌注桩成本高、工期长、难回收？本文详解“旋挖成孔工法桩”这一创新技术。它巧妙结合旋挖钻孔、渣土再利用和水泥土加固，轻松攻克硬质地层，型钢100%回收，显著降低造价和工期，绿色环保效益突出！已在多个项目成功应用，省钱超20%，省时超10%，是复杂地质条件下基坑支护的理想选择！
关键词： 旋挖成孔工法桩、基坑支护、硬质地层、SMW工法改进、型钢回收、降低成本、缩短工期、绿色施工、复杂地质、挡土止水
一、背景：城市深基坑的“硬骨头”难题
随着城市地下空间开发如火如荼，深基坑工程遍地开花。然而，当基坑遇到老黄土、残积土、强风化岩、中风化岩甚至大块漂石这些“硬骨头”地层时，传统支护方法就犯了难：
SMW工法（型钢水泥土搅拌墙）： 在软土地区很成熟，但在硬地层中搅拌头“啃不动”，强行施工损伤设备，效率低下甚至无法成桩。
灌注桩/地下连续墙： 虽然能应对硬地层，但成本高昂，工期漫长，且钢筋砼桩体永久埋在地下，成为“地下障碍物”，阻碍未来地下空间开发，也不环保。
如何经济、高效、环保地解决硬质地层中的基坑支护问题？旋挖成孔工法桩应运而生！
二、什么是旋挖成孔工法桩？
简单说，它是在传统SMW工法思路上的一次“智慧升级”，专门为攻克硬地层而设计。其核心流程是：
旋挖钻孔： 使用灵活的旋挖钻机钻孔，遇到极易塌孔的土层（如淤泥夹层）或防止邻近孔串孔时，可下放钢套管护筒辅助成孔，轻松穿透硬土、岩石和地下障碍物。
渣土处理与回填： 钻出的渣土不是废料！通过专用粉碎设备进行处理（含水率高的黏土需晾晒），确保土颗粒≤50mm。然后将这些粉碎土回填到钻好的孔中（型钢周围空隙）。
水泥土加固： 对孔内回填的粉碎土进行水泥土搅拌加固（可用单轴、双轴、三轴搅拌桩或高压旋喷桩），形成高强度的水泥土体。水泥用量可调，从而控制强度、渗透性，满足不同挡土止水需求。
插入型钢： 在水泥土硬化前，将H型钢或钢管插入孔中水泥土体内，形成主要的受力骨架。
冠梁与支撑： 桩顶浇筑钢筋砼冠梁，将所有型钢桩连成整体，协调变形，后期还可作为拔桩平台。需要内支撑时，可在型钢桩身焊接钢牛腿，架设型钢或钢筋砼围檩，灵活方便。
型钢回收（核心优势！）： 待地下室结构完成、基坑回填后，可将型钢桩完整拔出回收，循环利用！

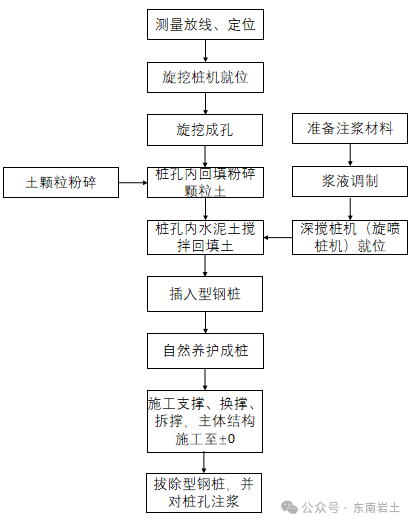

旋挖成孔工法桩工艺流程图
三、核心优势：为何它是硬地层支护的“利器”？
1、硬岩克星，适应性超强：
旋挖钻机+套管护筒，轻松搞定标准贯入击数>50的密实土、含大粒径(>100mm)砂砾的土、直径>500mm的漂石/块石、硬塑黏土、残积土、强/中风化岩层等SMW工法的“禁区”。
局部软土易塌孔？配合护筒即可解决。真正实现全地层适用。
2、显著降本，投资回报高：
型钢100%回收： 这是最大省钱点！相比永久埋置的灌注桩/地连墙，材料费用大幅降低。
渣土再利用： 钻出的土经处理后回填，极大减少外运量和购土成本。
综合对比： 相比传统“灌注桩+止水帷幕”方案，造价可节约20%以上！
3、大幅提速，工期有保障：
旋挖成孔效率高，工艺成熟，各环节衔接顺畅。
无需制作钢筋笼、浇筑养护混凝土桩，省去大量时间。
支撑体系（围檩、牛腿）安装拆除更灵活快捷。
综合对比：工期可缩短10%以上！
4、挡土止水，性能卓越：
粉碎土粒径小（≤50mm），水泥土搅拌均匀，能紧密包裹型钢，防止其侧移扭转，整体稳定性好。
水泥土全程无缝搭接，渗透系数低（10⁻⁷~10⁻⁵ cm/s），形成天然的、连续的止水帷幕，真正做到“挡土止水二合一”。
5、绿色环保，可持续发展：
型钢循环利用： 极大减少钢材消耗和炼钢碳排放，符合国家节能减排政策。
渣土减量回用： 减少开挖弃土和外购回填土，降低运输污染和资源消耗。
无泥浆污染： 干作业为主，施工现场整洁。
空间占用小： 支护结构占地下空间小，拔桩后不影响后续地下工程（如盾构、管线敷设）。
6、施工便捷，质量可控：
工艺流程清晰成熟（成孔->粉碎回填->搅拌->插钢），对工人技术要求相对较低。
对周边环境扰动小，不易引发道路塌陷、建筑物倾斜等问题。
四、主要应用场景：这些项目用它最划算！
旋挖成孔工法桩特别适用于：
深度适中： 三层地下室以内、开挖深度≤15m的基坑工程。
地质复杂： 前面提到的各种硬质地层（硬土、风化岩、大块石、密实砂砾等）以及需要支护桩嵌入岩层的项目。
支护形式多样： 无论是悬臂支护，还是需要设置一道或多道内支撑或锚索的基坑，都能胜任。
重视成本与工期： 对项目经济效益和进度要求高的工程。
环保要求高/空间受限： 城市中心、邻近敏感建筑、或未来地下空间需二次开发的区域。
五、成功案例见证：省下真金白银！
项目名称：景伟科技大厦基坑支护工程
地点： 南京市江宁经济技术开发区
挑战： 基坑深10.5米，场地存在较厚淤泥质粉质黏土，原计划采用传统灌注桩。
方案： 创新应用“旋挖成孔工法桩 + 两道装配式型钢支撑”。

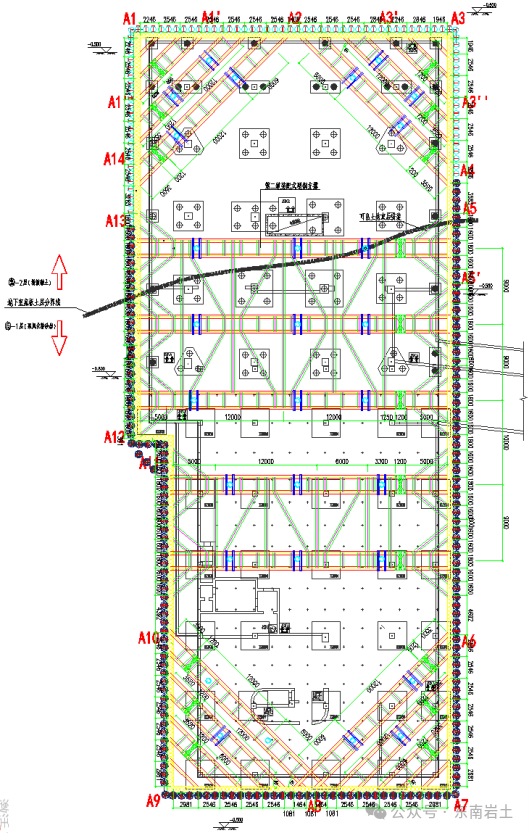

基坑支护平面布置图

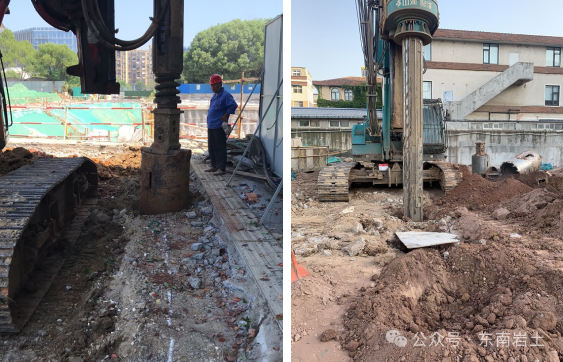

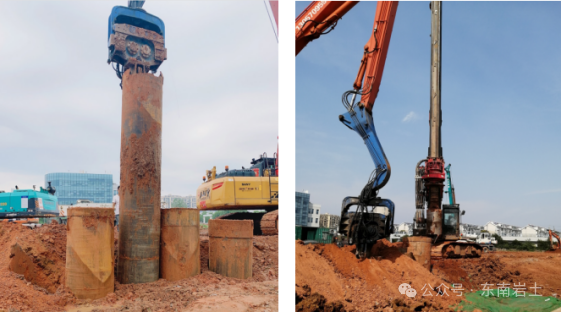

现场护筒照片

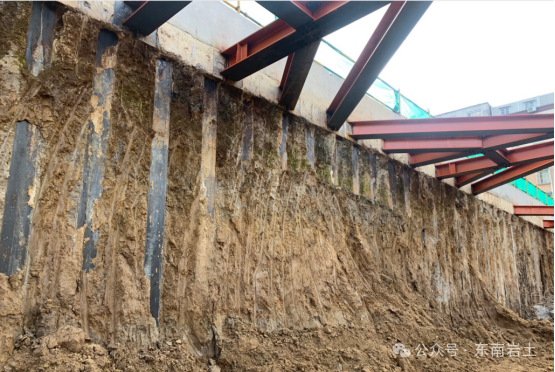

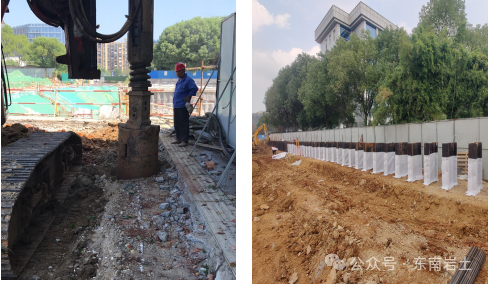

施工现场图片
效益对比：
原方案（灌注桩+止水帷幕+两道砼支撑）： 造价约1200万元，工期约12个月。
现方案（旋挖成孔工法桩+装配式钢支撑）： 造价约900万元，工期约9个月。
成果： 直接节省造价300万元！缩短工期3个月！ 同时，型钢回收再利用，减少了建筑垃圾，为后续开发扫清障碍。
六、结语：未来基坑支护的优选方案
旋挖成孔工法桩通过巧妙的技术组合，成功突破了硬质地层基坑支护的瓶颈，完美融合了技术可行性、经济优越性和环境友好性。其显著的降本、提速、环保优势，以及广泛的地质适应性，使其在未来的城市深基坑工程，尤其是在复杂地层条件下，具有极其广阔的应用前景。对于追求高效、经济和可持续发展的工程建设方来说，这无疑是一个值得重点关注的“利器”。
