磁测井法“透视”管桩长度：某住宅项目巧解桩长检测难题
摘要：面对传统方法在检测预应力混凝土管桩（空心方桩）实际桩长时的种种局限，磁测井法在某地产项目中大显身手！无需清孔、无惧土塞与粉砂层，仅需在桩侧钻一个小孔，通过捕捉钢筋笼的独特“磁场指纹”，即可精准“透视”管桩长度及接头位置。本文以实际案例详解其原理、核心优势和操作过程，为复杂地质条件下管桩桩长检测提供高效新方案。
关键词： 磁测井法、管桩桩长检测、钢筋笼、预应力混凝土管桩(PHC)、桩端持力层、土塞、粉砂层、无损检测、房地产住宅项目、RS-RBMT
一、背景：管桩桩长检测的“老大难”
预应力混凝土管桩（PHC桩，多为空心方桩）是建筑基础工程的“顶梁柱”。但在施工后，准确验证其实际打入地下的长度（有效桩长），却常让工程师们头疼。现有主流方法各有“软肋”：
低应变法： 对长桩（多接头）或桩周土质极好的短桩，应力波信号易衰减或混淆，常“测不准”或“测不到底”。
高应变法： 虽能量大，但原理类似低应变，同样受桩长和土质制约，且现场需大型设备和多人配合，费时费力效果还不稳定。
孔内摄像法： 最直观，但有个致命前提——必须彻底清除桩孔内土塞并洗净桩壁。遇到桩端是粉砂层？清除工作极其困难，甚至无法完成，此法直接“趴窝”。
因此，尤其在土塞严重或持力层为粉砂等复杂情况下，传统方法不确定性高，找到一种可靠、高效的管桩桩长检测技术，成为工程实践的迫切需求。
二、破局利器：磁测井法的核心原理与优势
1、原理揭秘：
磁测井法的理论基础在于铁磁性物质（如钢筋）会产生独特的磁场。想象一下，埋在地下的钢筋笼就像一根巨大的磁棒，其周围空间存在特定的磁场分布（磁异常）。磁测井法就是：
在待测管桩附近（<50cm）钻一个细孔。

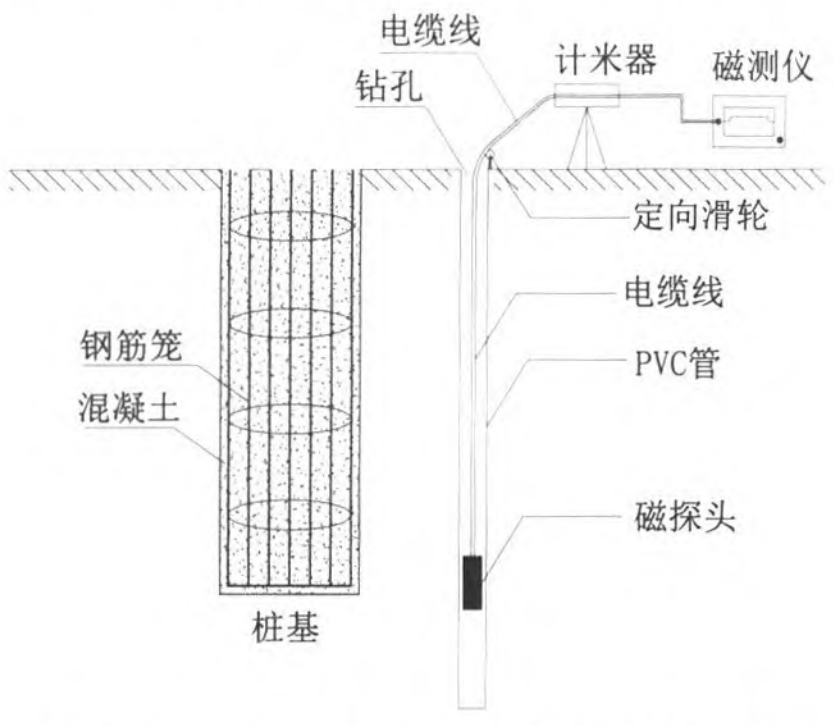

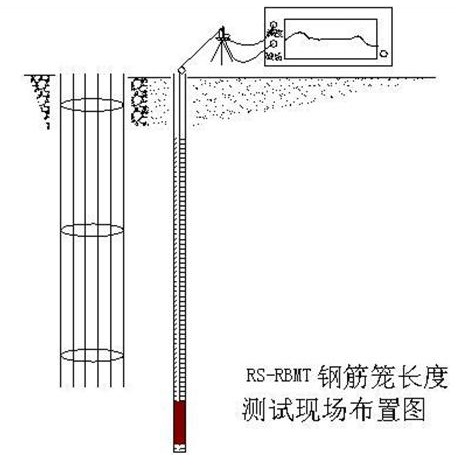

将高灵敏度的磁力探头（如RS-RBMT钢筋笼长度磁法测试仪）放入孔中，沿深度连续、密集地测量地磁场垂直分量（Z分量）的变化。
分析测得的“深度-磁场强度（H-Z）曲线”。钢筋笼的存在会显著改变其周围的磁场，曲线会出现特征性的变化（拐点、峰值/谷值）。
关键判据点：钢筋笼底部！ 这里是钢筋（强磁性）与混凝土/土层（弱磁性或无磁性）的界面。探头经过此界面时，磁场强度会发生剧烈变化（拐点），向下则逐渐趋于平稳的背景场。这个拐点对应的深度，就是钢筋笼的底端深度，结合已知桩顶标高，即可算出钢筋笼长度，亦即管桩长度（因钢筋笼与管桩等长）。管桩的接头处（钢板端板）也是铁磁性集中点，同样会在曲线上产生明显的异变点，可用于判断接头位置。
2、核心优势：
“透视”土塞与粉砂： 最大突破！完全不受桩孔内土塞或粉砂持力层的影响。探头在桩外钻孔中测量，桩孔内状况无关紧要，彻底规避了孔内摄像法的致命缺陷。
精准定位桩底/接头： 通过磁场曲线的特征拐点和异变点，能精确定位钢筋笼底端（桩底）和接头位置，结果直观可靠。
操作简便高效： 只需钻一个小孔，仪器下放测量速度快，无需大型设备或复杂清孔，现场工作量大大减少。
无损检测： 对桩体本身无任何损伤。
3、主要应用场景：
传统方法（低应变、高应变）难以检测的长桩、多接头桩。
桩孔内存在难以清除的土塞的情况。
桩端持力层为易塌孔、难清洗的粉砂、细砂等土层。
需要快速、准确验证预应力管桩实际施工长度的项目。
对检测效率、成本和可靠性有较高要求的工程。
三、实战案例：江苏某住宅楼10号楼桩长检测

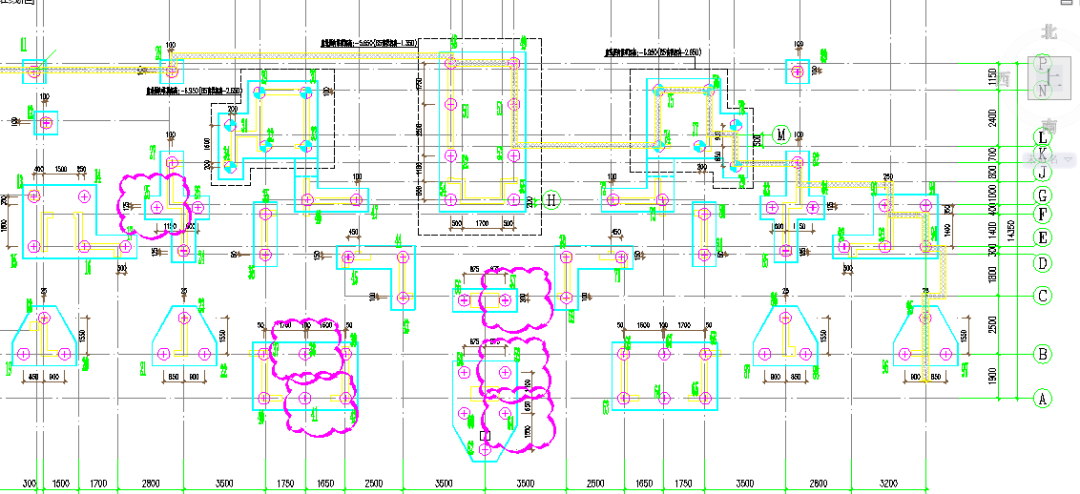

项目概况：
位置： 江苏某住宅项目10#楼。
结构： 地下一层钢筋混凝土剪力墙结构。
基础： 预应力高强混凝土管桩(PHC)，型号PHC-500(125)AB-C80。
设计桩长： 38米。
桩端持力层： 第7(2)层粉砂土夹粉土（正是孔内摄像法的“克星”层！）。
检测需求： 验证施工后管桩的实际有效长度。

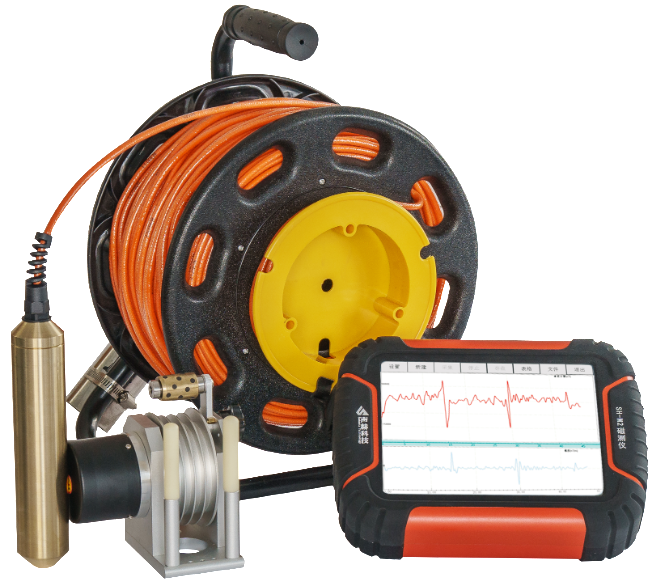

检测利器：RS-RBMT钢筋笼长度磁法测试仪
该仪器专为井中磁法探测钢筋设计，可在钻孔中快速、重复、密集地捕捉地磁要素受钢筋笼影响的细微变化，精准反演钢筋笼的埋深与长度。配筋变化也能在数据中反映。
现场实施：
在被抽检的管桩（1#、2#、3#桩）外侧50厘米范围内钻孔，孔深要求钻至设计桩底标高以下3米（实际钻孔深度：1#桩40.0米，2#桩41.0米，3#桩32.0米）。将磁力探头放入钻孔进行测量。
数据解读与结果：
核心是分析 “深度-磁场垂直分量（H-Z）曲线” ：
寻找拐点： 磁场Z分量发生剧烈变化（拐点）的位置，对应钢筋笼底端（即桩底）。
识别接头： 曲线上的明显异变点，对应管桩的接头位置（桩端板处）。
典型结果分析：
1#桩： 曲线在13.0米、26.0米、38.0米处出现明显异变点。13m、26m处为接头特征，38.0米处的拐点即为桩底。判定桩长：38.0米。
2#桩： 曲线在13.0米、25.0米、38.0米处出现明显异变点。13m、25m处为接头特征，38.0米处的拐点即为桩底。判定桩长：38.0米。
3#桩： 曲线在12.0米、24.0米处出现明显异变点。12m处为接头特征，24.0米处的拐点即为桩底。判定桩长：24.0米。 (此桩明显短于设计，需重点关注！)
检测结论：
1#桩实测桩长：38.0米 (符合设计要求)
2#桩实测桩长：38.0米 (符合设计要求)
3#桩实测桩长：24.0米 (远短于设计，存在严重质量问题！)

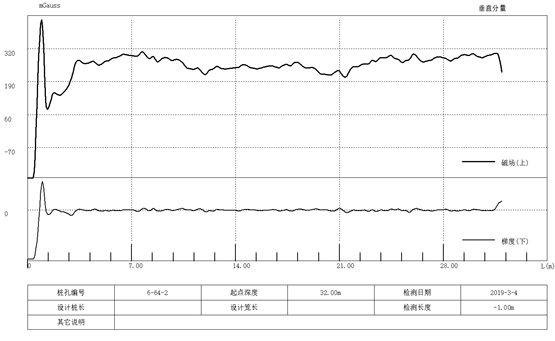

*图表标题示例：1#桩磁测井H-Z曲线图：清晰显示桩底拐点(38m)及接头异变点(13m, 26m)*
*图表标题示例：3#桩磁测井H-Z曲线图：清晰显示桩底拐点(24m)及接头异变点(12m, 24m)*
四、结语与启示
江苏某住宅楼项目成功应用磁测井法，精准测定了既有PHC管桩的实际桩长，特别是有效克服了粉砂持力层带来的传统检测障碍，并发现了3#桩严重长度不足的质量问题。这充分证明了：
磁测井法是解决土塞、粉砂地层管桩桩长检测难题的有效“钥匙”。
其原理清晰、操作便捷、结果可靠，具有显著的技术和经济优势。
在工程质量把控日益严格的今天，该技术为验证隐蔽工程（尤其是复杂地质下的桩基）的真实状态提供了强有力的技术支撑。
转发收藏价值：
工程管理者/业主： 了解如何有效监管桩基施工质量，规避“短桩”风险。
检测单位/技术人员： 掌握一项攻克桩长检测难题的利器，拓展业务能力。
设计/施工单位： 认识一种可靠的验证手段，为设计和施工复盘提供依据。
行业关注者： 洞悉岩土工程检测技术的新发展。
讨论区：
您在实际工程中是否也遇到过管桩桩长检测的难题？是用什么方法解决的？
对于磁测井法揭示出的3#桩严重短桩问题，您认为可能的原因是什么？后续应如何处理？
除了桩长，您认为磁测井法还有哪些潜在的应用场景？
下次遇到粉砂地层桩长检测难题，您会考虑尝试磁测井法吗？
欢迎在评论区留言分享您的见解和经验！觉得本文对您有帮助？欢迎转发收藏，以备不时之需！
