预应力锚索加固岩石路堑边坡施工技术

在满足施工规范的情况下，吃透设计原理，优化方案，编制工艺流程图

1.1施工准备

（1）依据图纸设计要求，定购OVM15-5型锚具、张拉千斤顶、油压表（XXXX锚具厂）、钢绞线（XXXX有限公司）。对钢绞线进行张拉试验，对千斤顶、油压表进行标定，标定时绘出千斤顶出力（KN）和油压表指示的压强（MPa）曲线，作为施工过程中预应力锚索张拉的依据，且注明油压表标号。

（2）选择试孔位置，试孔数量为总锚索孔5%，试验孔张拉吨位为锚索设计吨位的2倍。

1.2分层开挖路堑、预制十字面板
由于此山体石质风化较快，图纸设计要求由上至下分层开挖，分层锚固，不允许待坡面全部开挖后再上锚索。因面板中心间距不小于4m，故每层下挖深度为4m锚固一层，坡面开挖采用挖掘机、光爆相配合，严禁超挖，欠挖现象，分层开挖的同时，可以预制十字面板。十字面板属于受压构件，底面一定要同坡面贴紧，避免集中荷载，所以预制底板一定要找平。预制时，将锚具垫板、弹簧、吊装环预埋到位，预制面板顶面边缘预留自由段注浆管孔。

1.3锚索制作

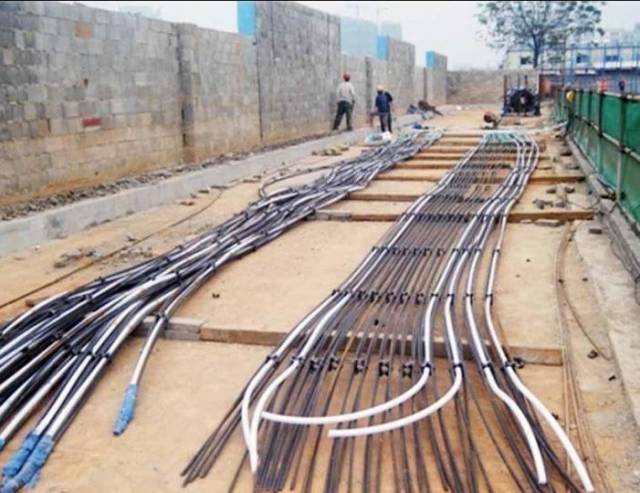

在预制面板的同时于现场进行编制锚索，锚索长度从钻孔孔口算起，钢绞线下料长度为锚头高度、限位器厚度、千斤顶长度、工具锚的厚度以及张拉操作余量的总和。本工程锚具垫板外锚索长度不小于2000px，将截好的钢绞线平行放在作业平台上，清除污油、锈斑，每一根钢绞线始终均匀排列、平直、不扭不叉，量出自由段，锚固段长度，锚固段端头至孔底长为750px。由锚固段端头方向每1250px间隔设置扩展环、紧箍环。自由段每延米扎紧箍环，用无氯石油沥青涂刷，等沥青硬化后，再涂黄油套塑料螺旋套管，制好的锚索不能直接放在泥土上，不得粘泥土、油污等杂物。锚固端头套上导向尖锥，按孔号编号整齐堆放。

1.4喷砼、挂网

对开挖好的边坡进行检查，边坡合格后安装挂网锚杆，喷125px后C20砼，将镀锌网平整牢固地固定在边坡上。

1.5钻孔
正确测量锚固面的高度，严格按照锚孔净间距放洋，并且排出各孔坐标，垂直方向与水平方向的距离误差应小于125px，设计文件显示锚索同坡面垂直。在钻机侧面弹出钻杆轴线，将制作好的方向架固定其上，调整钻机角度，使其弹线同16.7°线重合。固定好钻机，严禁钻孔过程中钻机移位，保证钻孔稳定和钻孔方向，使钻孔的倾角及水平面误差控制在1度以下，孔斜率小于1/50。若钻孔中间遇到坍孔，应立即停钻，进行固壁注浆，24小时后重新钻孔。钻孔结束，逐根拔出钻杆和钻具，用一根硬质塑料管复核孔深，并以高压风吹孔，待孔内粉尘吹干净且孔深不小于锚索设计长度时，拔出塑料管，用水泥袋纸塞好孔口待用。

1.6锚索安装，锚固段注浆

锚索安装前，再用高压吹锚孔一次，按照对应的坐标将制作好的锚索平顺的放入锚孔，安装注浆管开始锚固段注浆。注浆管插入孔底，砂浆由孔底注入，空气由锚索孔排出，边注浆边提升注浆管。注浆时应缓慢搅拌砂浆，直到注满锚固段。砂浆灌注须饱满密实，用砂浆体积换算锚固段是否注满。注浆材料固化前，不得移动锚索，同时可以用塑料管检查锚固段是否注浆到位。

1.8锚索的张拉

锚索张拉分两次。第一次张拉等孔内的砂浆强度达到其设计强度的80%之后进行，进行整体张拉，且逐级张拉，每次为各自张拉吨位的20%。第二次张拉锁定吨位的60%~70%，两次张拉的时间隔不小于5天，张拉中应对锚索伸长及受力作记录，核实是否同标定试验相符。每级补偿张拉稳定时间为5分钟，最后一级补偿张拉稳定时间为10分钟。

1.9自由段封闭注浆、C20砼封闭

张拉结束后，将已配制好的塑料管插入面板预埋孔，由塑料管孔自由端注浆，边注浆边提升塑料管，待砂浆由锚具头漫出1-2分钟，证明自由段注浆饱满。将长出的钢绞线切断，剩余125px，然后用C20砼包裹锚具。

2、优化分项施工方案及其经济效益的比较

原图纸设计的注浆管为Φ35无缝钢管，总长需要1975米，因存在：

（1）由于锚孔最深为18.3米，在注浆过程中，注浆管不能随时拔出，加大了注浆压力，且容易堵塞注浆管；

（2）注浆管长度为18米，由于锚孔上倾16.7°，随着注浆管的向外位移，同时向上位移，这样加大了注浆机自带注浆管的长度，也增大了注浆压力，且容易形成堵塞。随着注浆管的拔出，将其分段切割，容易造成浪费，同时延误工期。
鉴于以上原因，我们及时向设计院提出利用Φ35橡胶管替代注浆钢管，且循环利用的变更要求得到设计院的认可，这样降低了施工的难度，节约成本（1975m×8元/m+18.3m×2元/m）15836.60元。

（1）质量控制措施

成立质检小组，以施工规范、设计标准为依据，对整个施工过程进行全方位的技术指导、质量监控。对原材料、设备进场的质量控制，钻孔深度、坡面开挖光爆控制，锚索制作、十字面板质量控制以及张拉吨位，钻机就位和钻头方向的控制，并且跟班做好现场记录，做好工序交接，预防质量通病，争取全面创优。

（2）安全措施

施工前务必进行安全技术交底，执行上岗，分工明确，统一指挥。特别是高空作业，确保脚手架绝对安全、稳定，注浆管路应畅通，不得有堵塞现象，避免浆液突然喷出伤人伤人。因施工现场距民房较近，光爆时应做好现场的警戒，避免意外事故的发生。张拉时千斤顶前不得站人，以防锚索断裂造成事故。各项工种人员固定，尽量不调换，事事做到万无一失，争创文明工地。

4、结语

本工程岩石路堑边坡加固的实践表明，预应力锚索加固的方法具有工艺简单，工序单一，安全可靠，效果明显等特点，只要精心组织，合理安排，加强过程控制 ，用于各种岩石边坡加固是可行的。
