合肥600米天然气河底穿越！定向钻技术破解强风化岩层难题

摘要：本文以合肥都市圈高压天然气管线穿越瓦东干渠工程为例，系统介绍了600米长距离水平定向钻技术在强风化泥质砂岩地层中的创新应用。通过精细化导向控制、分级扩孔工艺及风险预控措施，成功实现管底埋深19米的安全穿越，为复杂地质条件下河流非开挖施工提供重要参考。

关键词： 水平定向钻、河流穿越、非开挖施工、天然气管道、强风化泥质砂岩、中风化泥质砂岩、分级扩孔、导向控制、泥浆护壁、回拖力计算、卡钻处理、长输管道、岩层穿越、管道悬浮技术、钻机扭矩监控、泥浆跑漏控制

01 河流穿越之困，定向钻破局

长输管道遇河流，传统开挖施工面临生态破坏、工期漫长、成本高昂三重挑战。
合肥燃气集团40公里高压天然气管线需穿越瓦东干渠——这条灌溉命脉全长109.46公里，控制面积达1844平方公里，严禁河道开挖。

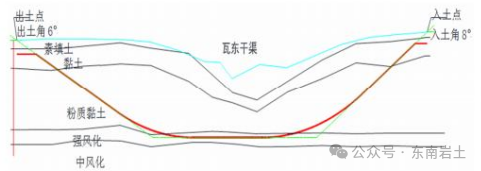

管道穿越地质剖面图

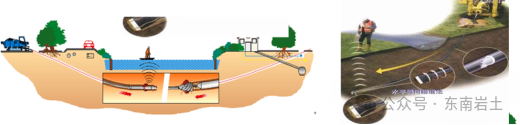

定向钻技术凭借“深埋、精准、环保” 三大优势成为破局关键：

• 穿越深度达19米，确保管道与河底净距>10米

• 水平控制精度误差≤0.5米

• 全程地表零开挖，守护灌区生态

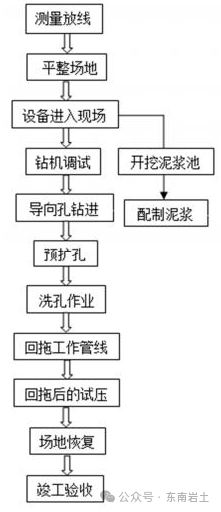

定向钻工艺流程

02 600米强岩层穿越实战解析

工程核心参数

三大核心技术环节

① 毫米级导向控制

入土角8°→出土角6°双曲线设计

采用有缆式随钻测量系统，实时校正轨迹

每10米调整0.5°，确保深度偏差<0.3米

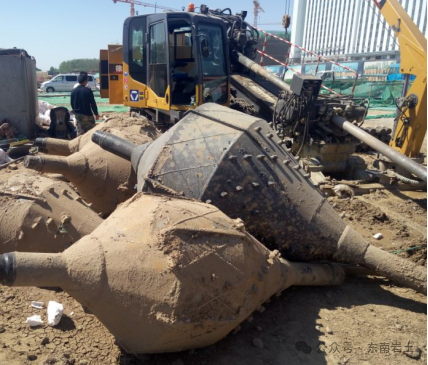

② 分级扩孔工艺

6级阶梯式扩孔保障成孔质量：

D400→D550→D700→D850→D950→D1050

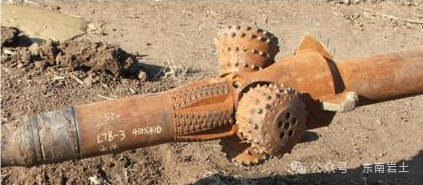

扩孔器表面熔覆耐磨合金，应对砂岩磨损

③ 智能泥浆护壁

导孔阶段：0.4%增粘剂+0.3%降滤失剂携砂稳壁

回拖阶段：添加3%润滑剂，摩擦阻力降低40%

马氏漏斗每2小时监测粘度

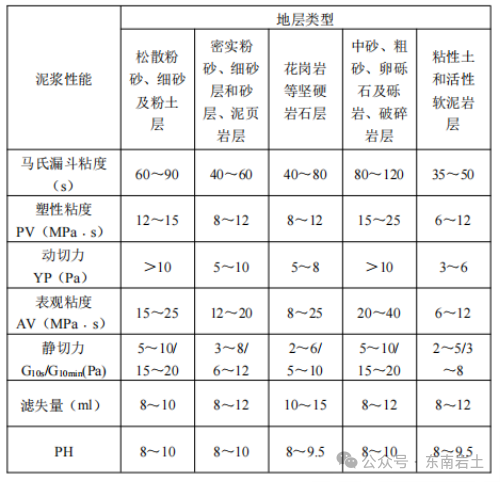

泥浆性能表

03 强风化岩层风险预控秘籍

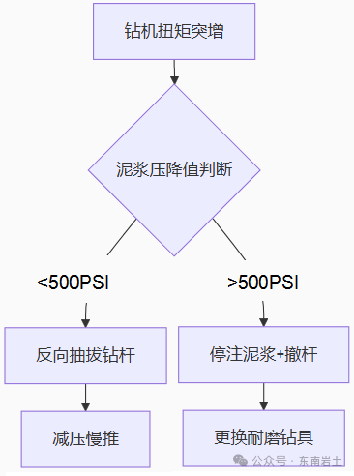

卡钻应急处置五步法

四项核心保障措施

• 牵引力动态监控：42.5吨理论值×3倍安全系数选机


• 防腐层双保险：3PE加强防腐+热缩带补口加固

• 泥浆跑漏防控：开挖1.5m×1m泄压坑应急

• 管道悬浮保护：每20米沙袋支架减少摩擦

04 工程启示录

本项目创下安徽省首条GA1级压力管道定向钻穿越纪录，印证三大价值：

• 复杂岩层穿越可行性：强风化泥质砂岩中600米级穿越成功实践


• 生态友好型施工：避免109公里灌渠停水，保护1844km²灌区


• 经济效益显著：较传统开挖方案节约工期35%，降本28%

随着国产DDL系列大吨位钻机普及，定向钻技术在铁路、市政管网、光缆敷设领域应用前景广阔。未来需重点突破砾石层导向精度与超千米级穿越技术瓶颈。

讨论话题

各位工程同仁，在您经历的定向钻项目中：

强风化岩层最大穿越长度是多少？

遇到最棘手的卡钻事故如何化解？

对1500米以上超长穿越有何建议？

转发语：
“从合肥600米强岩层穿越，看中国定向钻技术如何突破地质禁区！文末三大未解难题邀您共议——#非开挖技术 #岩土工程 #能源建设”

工程价值：
本工程验证了定向钻在IV类岩层中的技术可靠性，其“分级扩孔+定制泥浆+动态监控”技术体系，为长江、淮河流域后续13条管线穿越提供标准化范本。随着“十四五”能源管网建设加速，该技术将在江河生态保护区发挥不可替代作用。
