0.8米极限距离！静压植桩机“无声守护”城市百年老楼

摘要： 在城市心脏地带施工，噪音振动是大忌！静压植桩机，这款无振动、无噪音的施工“神器”，凭借小巧机身、强大地质适应力（可配水刀/螺旋钻），成为复杂敏感环境打桩的首选方案。南京鼓楼区金川河污水管道工程，顶管紧贴百年老楼仅0.8米！面对极限空间与严苛环保要求，静压植桩机成功压入钢板桩支护，实现“零干扰”施工，保障老楼安全，顶管顺利推进。此案例为高密度城区更新提供了宝贵经验。

关键词： 静压植桩机；无振动无噪音；复杂环境施工；钢板桩支护；城市更新；环保施工

一、引言：当施工遇见“敏感邻居”

随着城市飞速发展，高楼大厦拔地而起，管网更新日益频繁。然而，传统的打桩设备带来的巨大噪音和振动，成为困扰周边居民、影响历史建筑安全的“建设公害”。尤其在老城区、居民区、医院学校旁、历史建筑附近，如何在高效施工的同时，最大程度减少扰民、保护脆弱环境？ 静压植桩技术应运而生，成为破解这一难题的“绿色钥匙”。

二、静压植桩机：无声的力量从何而来？

静压植桩机，核心在于一个“静”字。它摒弃了传统的冲击或振动方式，采用纯液压驱动。

原理简述： 想象一个力量巨大且极其稳定的“液压巨手”。机器利用自身重量（初期需少量配重）或已压入桩体作为反力支撑，通过精密的液压系统产生强大的垂直静压力，像“挤牙膏”一样，将钢板桩或预制桩平稳、持续地压入地层，或拔出回收。整个过程没有剧烈的冲击波和震动传递，噪音仅来源于设备本身的液压动力单元，远低于传统工法。

“静”的奥秘： 关键在于其独特的“自走式”工作原理。完成第一根桩压入后，机器能“抓住”已完成的桩作为新的反力基础，自行向前移动，无需大型吊车频繁配合移动，也避免了传统设备需要庞大外部配重产生的额外振动和场地占用。

三、静压植桩机的核心优势：为何是复杂环境的首选？

无振动、超低噪音： 最核心优势！ 对周边建筑、设施、居民生活影响极小，是敏感区域施工的“通行证”。

机身轻巧，机动灵活： 相比大型传统桩机，体积小、重量轻，能在狭窄巷道（甚至仅2-3米宽）、低矮空间（如高架桥下、管线下方）、崎岖场地灵活施工。

地质适应性强： 配合水刀系统（利用高压水射流松动硬土或砂层）或螺旋钻（预钻引孔克服硬土层或卵石层），可有效应对从软土到较硬地层的多样化地质挑战。

施工精度高： 液压控制，压桩过程平稳，易于控制桩的垂直度和位置精度。

环境友好，社会效益显著： 极大减少施工投诉，维护社会和谐，特别适合城市更新、生态保护区、邻近重要建筑物的工程。

效率与经济性： 自走式设计减少辅助机械依赖，安装快捷；对周围结构扰动小，可减少昂贵的保护措施费用。

四、主要应用场景：哪里最需要它？

静压植桩机特别擅长解决以下“痛点”场景：

紧邻建筑物施工： 如本案例，贴邻民房、历史建筑、医院、学校、精密仪器厂房等对振动敏感的建筑。

空间极度受限区域： 狭窄街巷、密集管线区、地下室内部、地铁/隧道旁、低矮净空下（如桥梁涵洞）。

环保要求严苛区： 居民区、商业区、疗养区、自然保护区、水库堤坝附近等需要安静清洁施工的场所。

需保护地下设施： 靠近重要地下管线（燃气、光纤、古河道），避免振动造成损坏。

硬土层或砂层地质： 配合水刀/螺旋钻辅助，有效克服地质障碍。

五、实战案例：0.8米守护百年老楼——南京鼓楼金川河污水管道工程

1. 项目挑战：螺蛳壳里做道场

工程核心： 南京市鼓楼区金川河流域马家街、芦席营污水管道工程，涉及总计约1017米的D1000钢筋混凝土顶管施工。

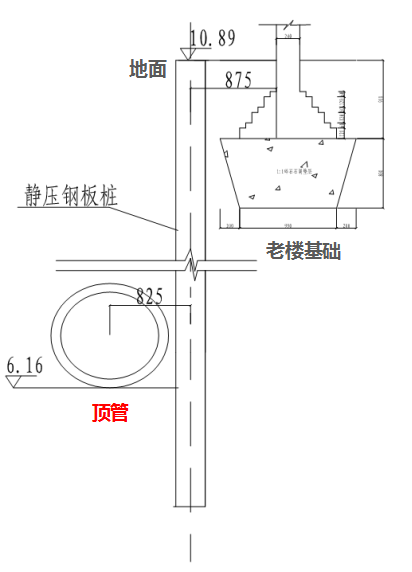

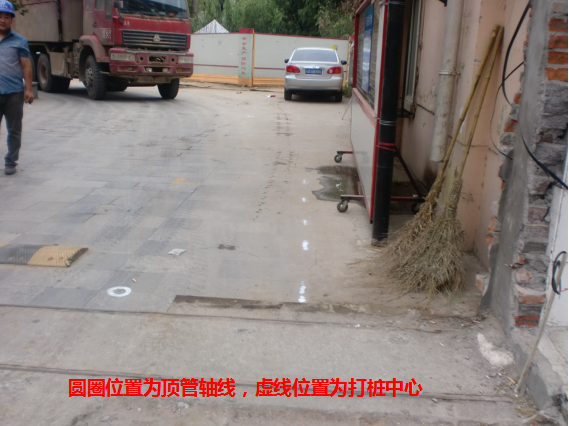

极致难点： 马家街W2-W1段顶管，其中线距离一栋4层居民楼最近处仅约1.84米。而用于保护老楼、防止顶管施工扰动的钢板桩支护墙，距离居民楼围墙的极限空间更是仅有0.8米！ 管道埋深4.33米。

严苛要求：

绝对静音无振： 紧贴民居，居民日常生活不能受干扰。

空间枷锁： 上空有通信线，施工设备必须小巧精准。

生命通道： 必须保证居民正常出入畅通无阻。

守护老楼： 施工绝不能对这栋结构相对老旧的四层楼房造成任何损伤。

2. 解决方案：静压植桩机AT90“挑大梁”

面对普通静压桩机根本无法施展的“0.8米极限空间”和严苛的环保要求，项目团队果断选用静压植桩机AT90型进行钢板桩支护施工。

为何是AT90？

体型精悍： 完美适应狭窄空间（总质量仅约8.5吨）。

静力王者： 最大压入力800KN (约82吨)，拔出力900KN (约92吨)，提供足够力量压入9米长拉森钢板桩。

自走高效： 无需大型吊车频繁移位，依靠已压入桩体自行移动，减少对狭小场地的占用和对居民通道的影响。

精准可控： 液压系统确保压桩平稳，精度高，对0.8米外的老楼基础几乎零扰动。

3. 关键技术参数保障（精要版）

主机 (AT90)：

最大压入力：800 KN (82吨)

最大拔出力：900 KN (92吨)

总质量：8550 Kg (约8.5吨)// 突出其轻巧！

动力单元： 柴油引擎驱动，提供强劲液压动力。

反力系统： 初期利用反力基座（1250kg）及少量配重启动，后续依靠已压入桩体自走。

4. 静压钢板桩施工：平稳精细是关键

施工过程严格把控，核心围绕“静”与“精”：

精准定位： 精密测量放线，确保每根桩位准确无误。

轻启精调： 初期压桩尤为关键。轻压第一根桩，用两台经纬仪严格监控垂直度，稍有偏差立即微调或拔出重压，确保“定海神针”精准到位。

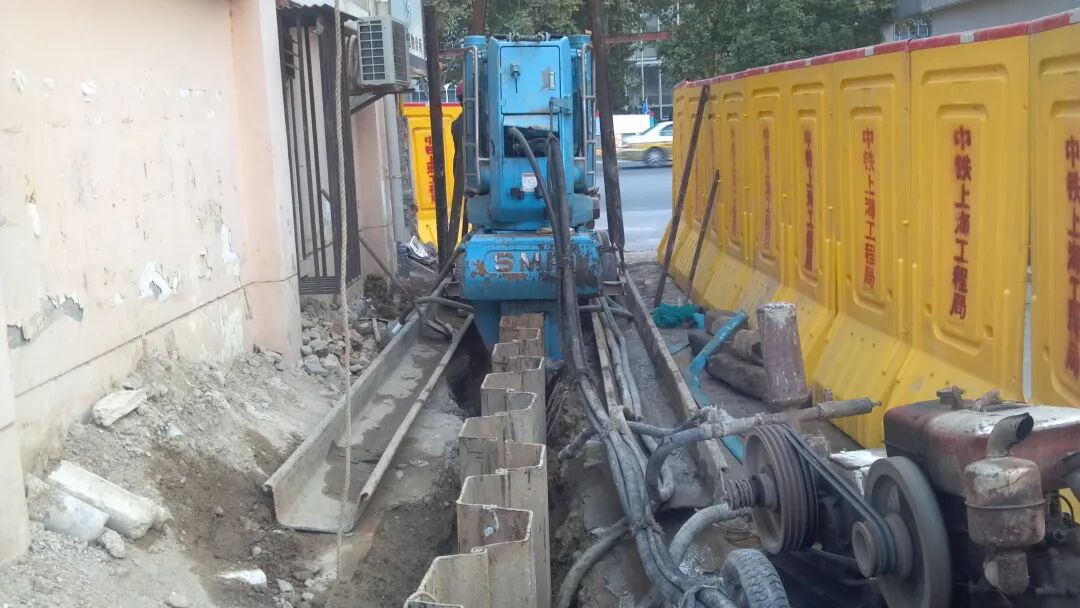

自走压入： 首桩稳固后，植桩机“抓住”它作为反力基础，自走前移，撤除初期配重，依次压入后续钢板桩。整个过程如同精密的“步行压桩”，高效且稳定。

全程监控： 对紧邻的居民楼进行实时位移和沉降监测，数据一旦异常，立即停工分析，确保老楼绝对安全。

5. 成果：无声的胜利

“零干扰”实现： 静压植桩机成功在0.8米的极限距离内完成钢板桩支护墙施工。施工产生的噪音和振动微乎其微，居民生活几乎未受影响，实现零投诉。

老楼安然无恙： 严密的监测数据证实，整个钢板桩施工及后续顶管作业过程中，邻近的百年老楼结构稳定，未出现任何有害沉降或位移。

工程顺利推进： 稳固的钢板桩支护为后续D1000顶管施工提供了安全屏障，保障了整体工程按计划顺利完成。

经济效益： 避免了因振动可能导致的房屋加固或赔偿费用，减少了扰民导致的工期延误风险，综合效益显著。

六、结语：静压植桩——城市更新中的“绿色守护者”

鼓楼区金川河污水管道工程的成功实践，是静压植桩技术在超高难度城市敏感环境下应用的典范。它生动证明了：

在空间逼仄至0.8米、紧邻百年老楼的“不可能任务”面前，静压植桩机凭借其无与伦比的“静”实力和小巧身姿，是唯一可行的解决方案。

绿色环保施工不是口号。 无振动、超低噪音的特性，使其成为解决“建设公害”、实现和谐施工的利器，尤其适用于历史街区保护、老旧小区改造、市政管网更新等场景。

该技术显著拓展了钢板桩的应用边界，为城市密集区、敏感环境下的深基坑支护、管道支护、堤坝加固等工程提供了安全、高效、环保的新选择。

随着我国城市化进程进入存量更新时代，如何在保护好既有建筑和环境的前提下推进建设，静压植桩技术必将扮演越来越重要的角色。

收藏此文，为您未来可能遇到的“棘手”工程提供一种可靠的解决思路！

# 讨论： 您在工程实践中遇到过哪些基坑支护施工的难题？您觉得静压钢板桩植桩技术在哪些项目上最有前景？欢迎留言分享！
